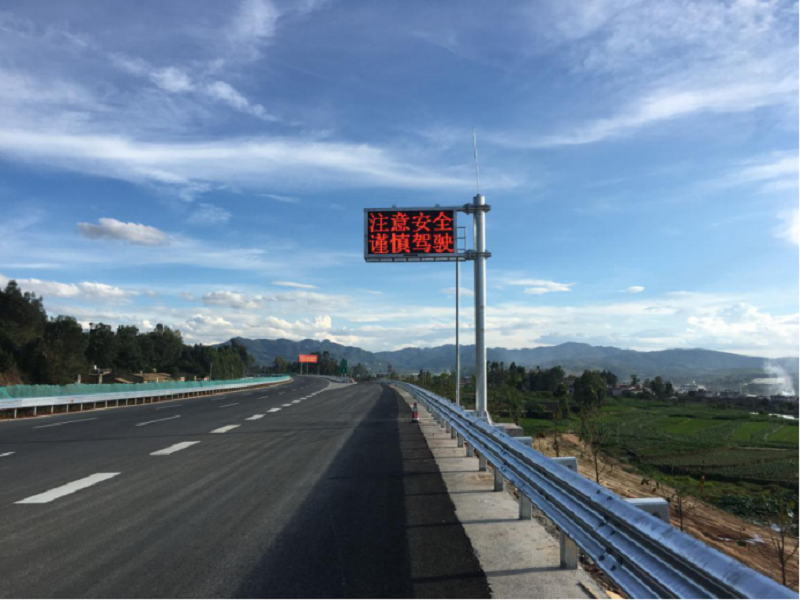

懸臂式可變信息標志雙基色顯示屏
產品參數
主要技術指標(品牌:金曉,型號:JX-KXB,可定制):
顯示屏
l 顯示尺寸:2m(高)×4m(寬);共由8個1m?1m的箱體組成;整屏寬度、高度、面積尺寸均不低于整屏顯示尺寸的97%
l 每個象素由紅、綠兩種LED組成,發光強度≥8000cd/m2;發光二極管紅色LED采用超高亮度鋁、銦、鎵、磷四元素管;純綠色LED采用超高亮度氮化鉀管
l 像素點間距:≤16mm
l LED采用恒流驅動,靜態掃描方式,具有電流增益調節功能、LED壞點故障檢測功能、節能模式功能
l 采用無線路板、無傳輸電纜及接插件傳輸,以減少線纜接觸不良等造成的顯示故障,增加可靠性、穩定性和使用壽命,降低維修成本
l 交流功耗:全屏點亮,亮度≥8000cd/m2時的最大功耗≤350W/m2,平均功率<100W
l 像素失控率不超過1‰
l 平均壽命達5萬小時
l 全屏編輯、漢字、英文字符、阿拉伯數字、特殊符號、圖形、視頻等32×32字符點陣可顯示4行8列
l 顯示屏各發光象素須發光均勻
l 不易損壞,可抵御40m/s風速
l 靜態視認距離不小于250m,動態視認距離不小于210m
l 可視角度≥30°
l 接受監控分中心實時編輯的各種控制指令,直接驅動顯示屏發布各種誘導信息,支持節目單輪番顯示方式,輪番周期可從分中心設定,并與節目單一同下發執行和顯示
l 顯示屏至少顯示GB2312指定的全部漢字和數字字符及簡單圖形,顯示內容在上述最大動態和靜態視認距離內清晰可認,并且能控制全亮與全滅
l 顯示屏可進行全屏幕編輯。顯示屏上的字符或圖案的結構尺寸符合GB 5768的要求。主要用于顯示漢字、英文字符、阿拉伯數字、特殊符號、圖形等,控制器內裝有一、二級簡體字庫,具有宋、楷、黑、仿宋、隸書五種以上字體,其字體、粗細、漢字間隔、漢字在屏上的位置均可調。文字、圖形均具備閃爍、移動功能,閃爍、移動的頻率和速度可調
l 出字方式有:清屏(全黑)、靜止顯示、左移、右移、上移、下移、橫百頁窗、豎百頁窗、閃爍、全亮、隨機等
l 圖形顯示屏的圖形、文字大小設置滿足GB5768的相關要求
l 顯示屏無顯示內容時,顯示屏為全黑,無任何亮點
l 在監控分中心可以遠程開啟或關閉顯示屏
l 顯示屏具有手動或自動256級調光功能,優先級從高到低為:手動→程序→自動
l 在額定工作電流時整屏范圍內像素與像素之間的法向發光強度的不均勻度不大于5%,像素內LED之間的不均勻度不大于10%
l 產品設置自檢功能,檢測顯示單元的工作狀態、亮度、通信接口的通信性能以及其它工作單元的狀態
l 控制面板具有操作按鈕、工作狀態指示燈和液晶顯示器。通過操作按鈕,能夠查詢控制器當前時間、當前顯示內容和故障信息,并在工作狀態指示燈和液晶顯示器顯示;
l 設備配有過電壓和浪涌電壓保護裝置,在雷擊時設備不受影響,高速公路使用環境下均能保證設備正常工作;
l 整體產品的MTBF≥10000小時
(2)控制器
l 控制器采用嵌入式工控機,主頻不低于400MHZ,內存不小于64Mb,控制器自帶觸摸液晶屏,可顯示出控制器的工作狀態,通過按鍵可進行簡單的控制操作
l 控制器存儲容量≥128M字節
l 自帶感光器,可根據光線強弱和實際需要按256級自動調節LED的亮度
l 顯示屏提供至少1個RS-232/422的串行通訊接口和1個以太網接口
l 可存儲上端控制計算機下傳的信息,應不少于300條,按節目單形式輪流顯示
l 支持各種字體(如宋體、中宋、楷體、黑體等),支持各種顯示方式(如靜止顯示,上移,下移,左移,右移,橫百葉窗,豎百葉窗和閃爍等)
l 信息顯示為點陣,傳輸數據為壓縮位圖格式
l 控制器需具備對單顆LED管和驅動模塊工作狀態的檢測與定位功能
l 識讀方式:從左至右
l 可接收遠程開關電源指令,可對顯示屏電源進行自動開關控制
l 可對LED顯示屏的各單元顯示機箱的溫度、機箱內電源狀態、門開關、LED故障信息等的工作狀況進行實時數據采集
l MTBF≥ 10000小時
l 控制器用于接收監控分中心計算機發送來的屏體亮度控制代碼和各類交通顯示信息,并將其合成屏體顯示所需的各類控制信號,輸出至LED像素點陣驅動電路,將交通信息以相應的亮度顯示在懸臂式可變信息標志顯示板上。LED屏體通信采用信號加密傳輸,安全性高
l 控制器通過監控單元對標志顯示板的工作狀態進行數據采集(環境溫度、通信情況、供電電源及門開關的工作狀態等),在系統控制器的控制下回送至監控分中心,達到遠程監控的目的
l 控制器包括中央處理單元(CPU)、RAM(可擦寫記憶、存放程序及中文字形碼和標準圖形)和內部時鐘,要求有對異常有恢復處理(如發生電源中斷,程序異常)的功能??刂破魍ㄟ^網口或串行接口接收由監控分中心送來的顯示信息和控制信息并進行處理
l 控制器可對顯示屏驅動模塊故障、LED組件斷路、過電流保護、電網電源故障、通信故障、顯示單元電源故障、控制器電源故障、溫度過高、過低以及亮度等進行自檢與監視,監視其故障,并將故障信息傳送到監控分中心。同時控制器能夠根據監控單元的信息對監控單元進行控制
l 控制器可以接收監控分中心計算機發送的亮度等級信號,經過數據轉換對亮度進行控制。也可以根據室外環境的亮度自動控制顯示屏的顯示亮度或手動調節
l 控制器存儲單元能夠存儲不少于300條信息(包括文字信息和圖形)供操作員選擇,存儲內容可重新設定,可定義幾組信息以輪流方式進行顯示,每組信息的顯示時間可調
l 提供與相應監控分中心軟件接口(提供通信協議)
l 具有現場顯示信息的功能
(3)電源
l 驅動系統和控制系統的工作電源都采用n+1高可靠容錯的開關電源系統
l 電源開關采用自動空氣開關,電源效率達85%以上
l 電源采用大功率散熱片散熱
(4)箱體
l LED顯示屏的機箱采用全天候防風雨機箱,此機箱可在高速公路的任何氣候環境條件下使用。全天候防風雨機箱主要用來放置LED顯示屏的控制處理電子模塊、通信電子模塊、防雷裝置、走線槽和配線架等部件;
l 箱體采用冷軋鋼板材料制作,冷軋鋼板材料具有較強的抗沖擊、抗彎能力,箱體與立柱連接部位采用襯板或加強筋等方式,以增加抗拉抗彎強度。產品在40m/s的風速下,箱體不變形;
l 箱體采用雙層結構,內箱體采用全封閉方式,具有良好的散熱性,外箱體具有完整的框架結構,符合IP66防護等級
l 箱體的設計采用后背門方式,以便做到背面維修
l 箱體材料不能自燃或助燃
l 箱體外殼為黑色或國家標準油漆色卡的510號藍灰色,箱體及連接件防護層色澤均勻、無劃傷、無裂痕、無裸露基體等缺陷,箱體在野外使用時不出現油漆脫落、龜裂等情況
l 出線孔開口合適、切口整齊,出線管與箱體連接密封良好;箱內接線整齊,回路編號清楚,走線橫平豎直,符合工藝和視覺美學要求
l 機箱門在關閉時,密封并可以鎖定,門鎖具有防盜、防破壞能力
l 箱體具有防腐、防銹、防水、防塵的功能
l 箱體內預留安放調制解調器的基座或插槽、電源插座、供電接線柱,并留有一個電源插座以供維修之用,供電電纜接線柱的預留量不得少于進線接線柱的數量
l 焊接工藝符合國家相關規范,焊縫飽滿,焊渣清理干凈,焊面光滑
